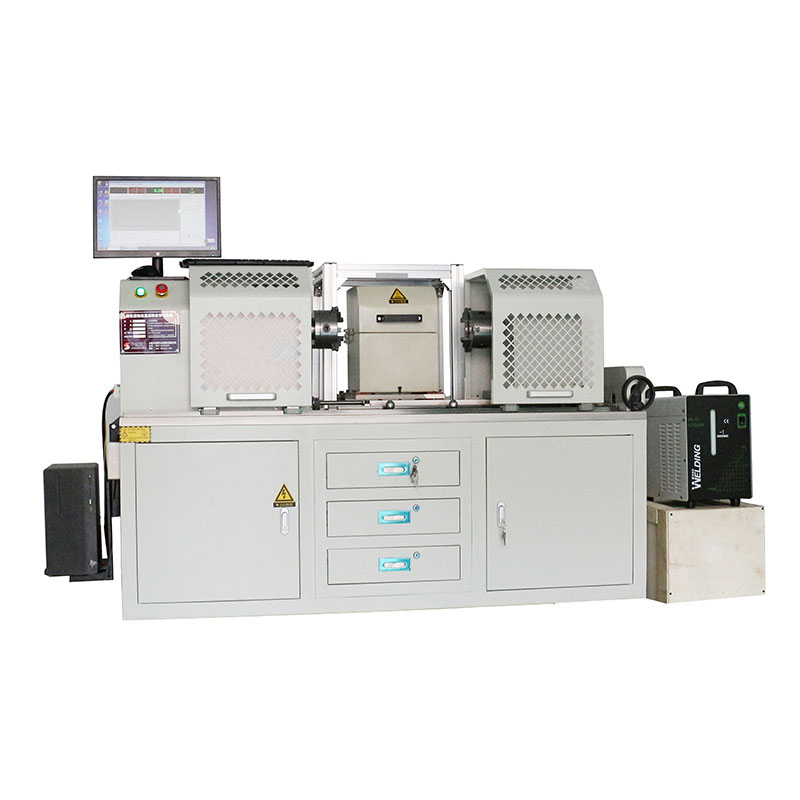

크로스 샤프트 비틀림 시험기

크로스 샤프트 비틀림 시험기는 크로스 샤프트 유니버설 조인트 등 부품의 비틀림 성능을 시험하는 데 특별히 사용되는 장비입니다. 고정밀 토크 센서와 광전 엔코더를 통해 토크, 비틀림 각도의 합격 토크, 파괴 토크 및 비틀림 피로 성능을 정확하게 측정할 수 있습니다...

유니버설 조인트 비틀림 피로 시험기

풀리 비틀림 시험기

제품 소개 :

　　크로스 샤프트 비틀림 시험기는 크로스 샤프트 유니버설 조인트 등 부품의 비틀림 성능을 시험하는 데 특별히 사용되는 장비입니다. 고정밀 토크 센서와 광전 엔코더를 통해 토크, 비틀림 각도의 합격 토크, 파괴 토크 및 비틀림 피로 성능을 정확하게 측정하고, 컴퓨터를 통해 시험 비틀림 각도-토크 곡선, 하중 속도 및 시험 하중 피크값 등의 매개변수를 동적으로 표시할 수 있습니다. 이 장비는 용접점, 볼트, 드릴 파이프, 앵커, 축 등 각종 금속 제품의 비틀림 시험에 널리 사용되며 최대 토크, 비틀림 강도, 상부 항복 강도, 하부 항복 강도 등의 성능 매개변수를 얻을 수 있습니다.

제품 용도:

번호	매개변수	상세
1	최대 토크	10N.m, 50N.m, 100N.m, 200N.m, 500N.m, 1000N.m, 2000N.m, 3000N.m, 5000N.m, 10000N.m (사용자 요구에 따라 주문 제작)
2	토크 측정 범위	1% FS - 100% FS
3	최소 토크 판독값	0.01 N.m
4	토크 지시값의 상대 오차	±1%
5	최소 비틀림 각도 판독값	0.1°
6	최대 비틀림 각도	99999°
7	토크 각도 측정의 상대 오차	±1%
8	비틀림 속도	1 - 720 r/min
9	시료 크기	0.1 - 500 mm (요구사항에 따라 주문 제작)
10	척 간 최대 간격	500 mm (요구사항에 따라 주문 제작)
11	시험 회전 방향	양방향
12	시험기 등급	1등급 / 0.5등급
13	전원 공급	220V, 50Hz
14	본체 치수	약 1260 × 500 × 1000 mm
