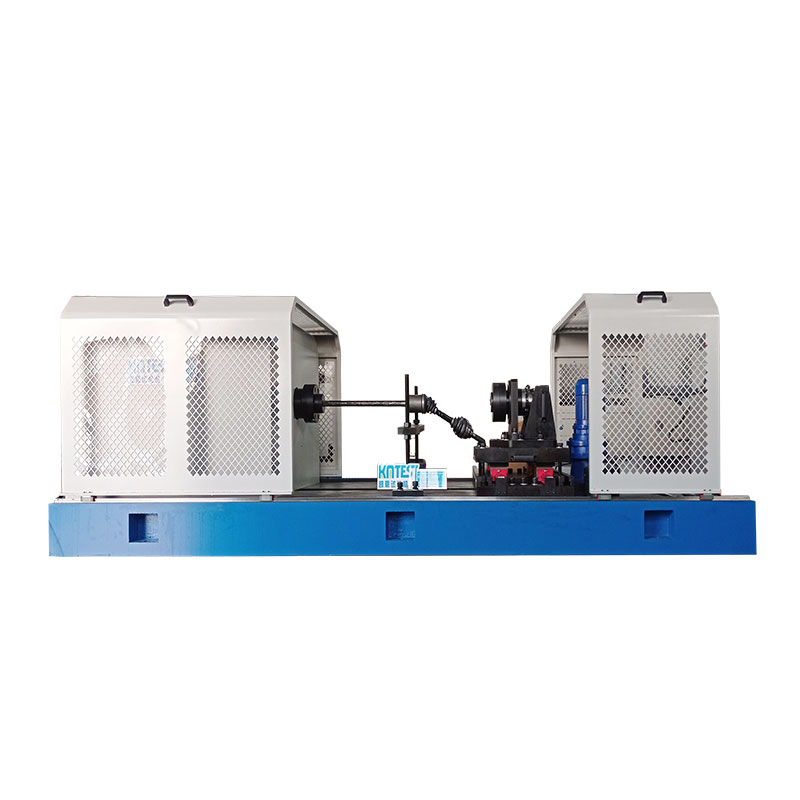

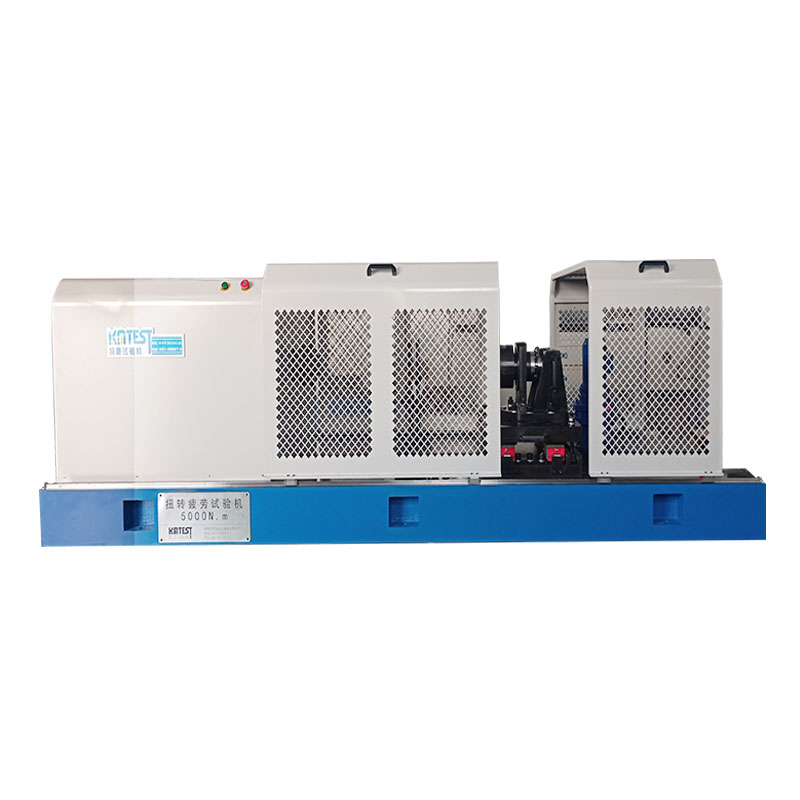

드라이브 샤프트 비틀림 시험기

드라이브 샤프트 비틀림 시험기는 비틀림 하중에서 자동차 드라이브 샤프트, 하프 샤프트, 유니버설 드라이브 샤프트의 기계적 특성과 비틀림 피로 수명을 평가하기 위해 특별히 설계된 정밀 시험 장치입니다...

제품 소개 :

　　드라이브 샤프트 비틀림 시험기는 비틀림 하중에서 자동차 드라이브 샤프트, 하프 샤프트, 유니버설 드라이브 샤프트 및 기타 전동 부품의 기계적 특성과 비틀림 피로 수명을 평가하기 위해 특별히 설계된 정밀 시험 장치입니다. 이 장비는 정적·동적 토크에서 드라이브 샤프트의 비틀림 강도, 비틀림 강성, 항복 토크, 최대 토크 및 피로 수명을 평가하여 실제 사용에서 드라이브 샤프트의 신뢰성과 안전성을 보장하는 데 주로 사용됩니다.

표준 번호	표준 명칭	주요 내용
QC/T 523	자동차 드라이브 샤프트 어셈블리 벤치 시험 방법	드라이브 샤프트 어셈블리 비틀림 피로 시험 방법
QC/T 29082	자동차 드라이브 샤프트 어셈블리 기술 사양	드라이브 샤프트 어셈블리 기술 요구사항 및 시험 요구사항
GB/T 12443	금속 재료 — 토크 제어 피로 시험 방법	금속 재료의 비틀림 피로 시험 방법
ISO 1352	금속 재료 — 비틀림 응력 피로 시험	금속 재료의 비틀림 응력 피로 시험
SAE J328	드라이브 샤프트 — 시험 절차	드라이브 샤프트 시험 절차 (SAE 표준)
ASTM E2207	변형률 제어 축-비틀림 피로 시험 표준 관행	변형률 제어 축-비틀림 피로 시험

제품 용도:

매개변수	일반 범위	설명
최대 토크	±500 N·m ~ ±50000 N·m	승용차 하프 샤프트 약 2000N·m, 트럭 드라이브 샤프트 최대 20000N·m
토크 정확도	0.5등급 / 1등급	지시값 정확도 등급
토크 분해능	0.1 N·m ~ 1 N·m	센서 범위에 따라 다름
비틀림 각도 측정 범위	0° ~ ±99999° (무제한 연속)	다회전 측정, 최대 수백 회전
비틀림 각도 분해능	0.01° / 0.001°	고정밀 측정
시험 주파수 (피로)	0.01 Hz ~ 20 Hz	동적 피로 시험 주파수
시험 파형	사인, 삼각, 사각, 톱니	피로 시험용
제어 모드	토크 제어 / 각도 제어	폐루프 제어
전원 공급	380V, 50Hz	산업용 전원
장비 중량	약 1000 ~ 5000 kg	모델 구성에 따라 다름

적용 분야	설명
자동차 제조	승용차, 트럭, 버스, 오프로드 차량의 드라이브 샤프트 및 하프 샤프트 시험
부품 공급업체	드라이브 샤프트 제조사를 위한 출하 검사 및 형식 시험
신에너지 자동차	전기 구동 액슬 하프 샤프트 및 드라이브 샤프트 시험
건설 기계	로더, 굴삭기 등용 드라이브 샤프트 시험
철도 교통	고속철도, 지하철 차량용 드라이브 샤프트 시험
군수 산업	군용 차량, 특수 차량용 드라이브 샤프트 시험
시험 기관	제3자 시험, 품질 감독 및 검사
