스플라인 샤프트 토크 시험 장비

스플라인 샤프트 토크 시험 장비는 각종 스플라인 샤프트(사각 스플라인 샤프트 등)의 토크 성능과 비틀림 기계적 특성을 평가하기 위해 특별히 설계된 정밀 시험 장치입니다...

제품 소개 :

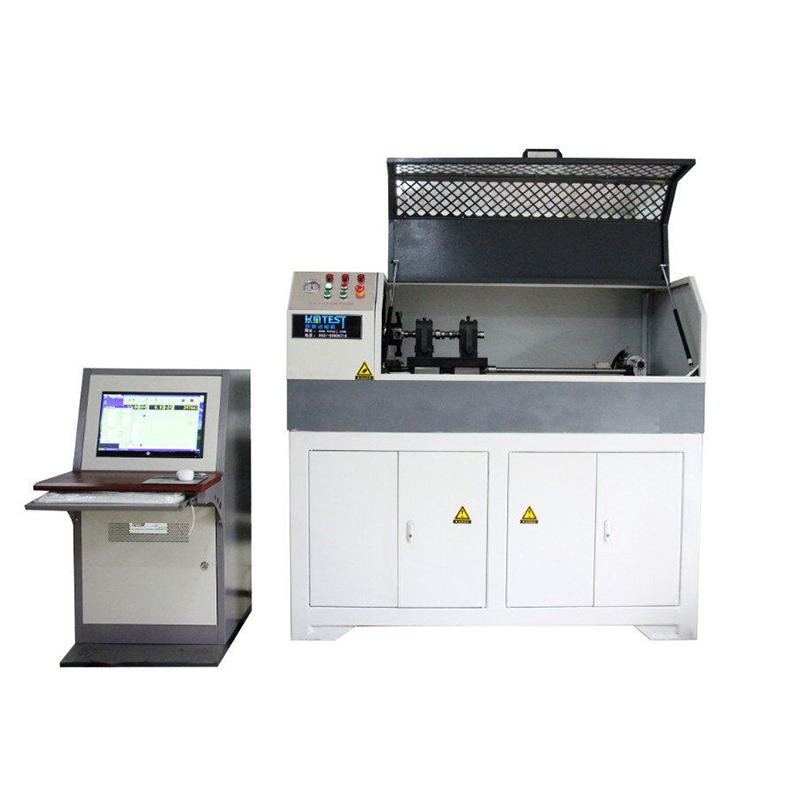

　　스플라인 샤프트 토크 시험 장비는 각종 스플라인 샤프트(사각 스플라인 샤프트, 인벌류트 스플라인 샤프트, 삼각 스플라인 샤프트 등)의 토크 성능과 비틀림 기계적 특성을 평가하기 위해 특별히 설계된 정밀 시험 장치입니다. 이 장비는 정적·동적 토크에서 비틀림 강도, 비틀림 강성, 항복 토크, 최대 토크 및 비틀림 피로 수명 등의 핵심 성능 매개변수를 확인하여 전동 시스템에서 스플라인 샤프트의 신뢰성과 안전성을 보장하는 데 주로 사용됩니다.

시험 유형	설명
정적 토크 시험	단방향 비틀림 하중에서 스플라인 샤프트의 토크-비틀림 각도 곡선, 항복 토크, 최대 토크, 파단 토크, 비틀림 강성을 확인합니다
비틀림 피로 시험	주기적 교번 토크를 가하여 스플라인 샤프트의 피로 수명과 피로 강도를 확인합니다
정적 토크 강도 시험	극한 토크에서 스플라인 샤프트의 하중 지지 능력을 확인합니다
비틀림 강성 시험	토크에서 스플라인 샤프트의 비틀림 변형을 확인합니다
파괴 시험	스플라인 샤프트의 최대 파괴 토크와 파괴 모드(치면 압괴, 비틀림 파단 등)를 확인합니다
스플라인 끼워맞춤 간극 시험	정·역방향 하중 시 스플라인 쌍의 비틀림 간극을 확인합니다

제품 용도:

매개변수	일반 범위	설명
최대 토크	±100 N·m ~ ±50000 N·m	승용차 하프 샤프트 스플라인 약 2000N·m, 트럭 드라이브 샤프트 스플라인 최대 20000N·m
토크 정확도	0.5등급 / 1등급	지시값 정확도 등급
토크 분해능	0.01 N·m ~ 1 N·m	센서 범위에 따라 다름
비틀림 각도 측정 범위	0° ~ ±99999° (무제한 연속)	다회전 측정, 최대 수백 회전
비틀림 각도 분해능	0.01° / 0.001°	고정밀 측정
시험 주파수 (피로)	0.01 Hz ~ 20 Hz	동적 피로 시험 주파수
시험 파형	사인, 삼각, 사각, 톱니	피로 시험용
제어 모드	토크 제어 / 각도 제어	폐루프 제어
전원 공급	380V, 50Hz	산업용 전원
장비 중량	약 500 ~ 5000 kg	모델 구성에 따라 다름

적용 분야	설명
자동차 제조	승용차 하프 샤프트 스플라인, 변속기 스플라인 샤프트, 드라이브 샤프트 스플라인 시험
신에너지 자동차	전기 구동 액슬 하프 샤프트 스플라인, 감속기 스플라인 샤프트 시험
건설 기계	로더, 굴삭기, 불도저 변속기 스플라인 샤프트 시험
농업 기계	트랙터 변속기 스플라인 샤프트, PTO 스플라인 샤프트 시험
군수 산업	군용 차량, 특수 차량 스플라인 샤프트 시험
항공우주	항공기 엔진 부속 구동 스플라인 샤프트 시험
시험 기관	제3자 시험, 품질 감독 및 검사
스플라인 샤프트 제조사	출하 검사, 형식 시험, 연구개발 검증
